  • 仪器名称:JL-IUDS(B)智能超声成孔质量检测仪
  • 仪器型号:

一、应用范围:

1、铁路、公路、港口、高层建筑等钻孔桩成孔质量检测仪;

2、支盘桩的成孔质量检测(孔径、孔深、扩径、缩经、倾向、垂直度、成渣厚度)成槽检测;

3、所有地下连续墙施工质量检测;

4、可选配探头(干孔、湿孔均可测试)。

5、可测成渣厚度



 二、工作原理

JL-IUDS(B)智能超声成孔质量检测仪是根据超声原理检测成孔质量的专用设备。系统由主机、超声波发射接收探头、深度计数器及线架、电缆等组成、探头在下放过程中按设置的测点距离均匀测试,每一测试点同时自动测试“+”字型二个剖面图,探头上的四组发射,接收换能器自动发射超声信号,接收经孔壁发射的信号,反射信号到达时间反应孔径大小,信号强度反应孔壁的特性。同时测试剖面的方位。可计算钻孔的孔径、成渣厚度、垂直度和倾斜的方向。





三、系统特点:

1、探头设计独特,4组垂直布置,内置电子罗盘,防水性能好;

2、探头自动实现“+”字二剖面的测试,并同时生成二个剖面图;

3、深度计数器双滑轮设计,有效防止电缆打滑,确保深度技数准确;

4、实时测试系统全智能化,只须升降探头,自动完成按测点密度要求测试;

5、结果输出系统内容丰富,功能强大;

○自动生成测试结果报告;

○实测过程回放

○自动判读孔壁位置,并自动计算各测点孔径值、偏移值和垂直度。


6、信号穿透力强,最大适应泥浆比重1.5g/cm3 (含沙气泡较小);含沙量最大4%

7、报告输出形式:Ecxel可现场直接打印、有恢度图、波列图、数表等模式。

8、仪器测试软件功能强大、智能,一键式操作完成测试任务;

9、检测全自动化,实现全自动升降、清洗电缆、全自动排线等功能;

10、探头具有到底自停、到顶自动减速、自停功能。

11、承重线类型:4mm带皮钢丝绳,最大可承受200Kg,具有不起毛刺的优点。

12、全系统采用12V直流电工作,操作更安全、可靠。

13、具有实时监控探头方向和姿态功能,并能测试每条测试剖面的具体方向及探头触壁段的钻孔倾斜度和孔径;

14、采用大功率超声技术、适应泥浆比重范围广,测试距离大又没有盲区,有波列、灰度、彩色色谱等数据显示方式;



四、技术参数:

1、主机系统:军工级工控机,内置多功能高精度高速采集卡;

2、采集卡特性:12bit采集精度,20MHz采集率;

3、深度技术精度:0.50MM

4、测试直径:0.35M

5、测试深度:1150M(可定制);

6、超声频率:50KHz90KHz (干、湿孔均可测)

7、超声发射电压:680V

8、测点距离:5CM10CM15CM20CM25CM可设;

9、测试剖面:同时自动测试“+”字型二个剖面图

10、重量:50KG

11、工作电源:220V12伏电瓶(两种供电模式)

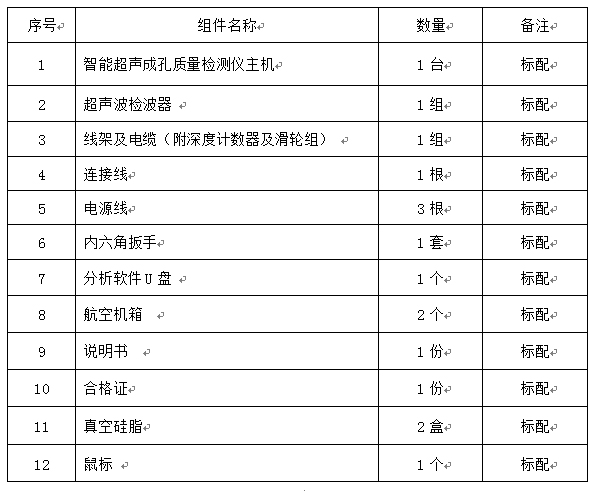

五、产品交货清单
