一、仪器用途：
新近安装护栏立柱的质量检测（护栏立柱长度）

二、工作原理：
JL-GPT(A)护栏立柱质量检测仪由采集仪、发射震源、检波器和分析处理软件组成。发射震源产生的弹性波，沿着护栏立柱传播并向护栏立柱周围辐射能量，检波器检测到发射回波，并由检测仪对信号进行分析与存储。反射信号的能量强度和到达时间取决于周围或端部的灌浆状况。通过对信号处理和分析，可以确定护栏立柱长度。

三、系统特点：
(1)采样精度高：仪器数字采样 AD 精度为 24 位；
(2)低功耗，连续工作时间长：仪器供电电压最高只有 6 伏，仪器功耗0.8 瓦，电池充电一次可以使用 30 个小时；
(3)大存储量：可存储 2.4 万条实测数据；
(4)对比性好：采用重复性好，大屏幕显示，同时显示三条曲线；
(5)便携性好：整机尺寸：210×180×60mm,重 2.0Kg，可单人工作；
(6)界面美观友好：仪器工作是全智能化，中文界面，可中英文输入；
(7)分析软件功能强大：能智能建立锚索模型及各种分析参数数据，有各种辅助分析功能，如：滤波、积分、微分、频谱、小波分析及独
有的相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；
(8)直接将检测结果导入到 Excel，打印检测结果图表。

四、主要特性参数：
（1）检测范围：0.7m～6m；
（2）测量精度如下：
a）在钢制护栏立柱的弹性波波速经过事先标定的前提下，检测仪对未埋入地下的护栏立柱长度测试时，平均测量误差不大于1%或不大于±2cm ；
  b）在钢制护栏立柱的弹性波波速经过事先标定的前提下，检测仪对已埋入地下的护栏立柱长度测试时，平均测量误差不大于3%或不大于±6cm 。
（3）测试长度分辨力不低于1cm，声时长度不确定度：<1％（护栏立柱长度大于 1m）；；
（4）采样间隔 3～200us，可灵活设置；
（5） 24 位 A/D 采样，浮点放大；
（6） 2G固态电子盘；
（7） 全反 8 寸 640×480 液晶屏；
（8）触摸屏操作控制；
（9）全部采用军工级元器件，内置各种保护功能，性能稳定可靠；
（10）可采用多种激发震源（冲击震源、大功率超磁声波发射震源和手锤等）；
（11）专用护栏立柱检波器；
（12）体积：210×180×60mm；
（13） 重量：1.5kg ，配有背带，携带方便；

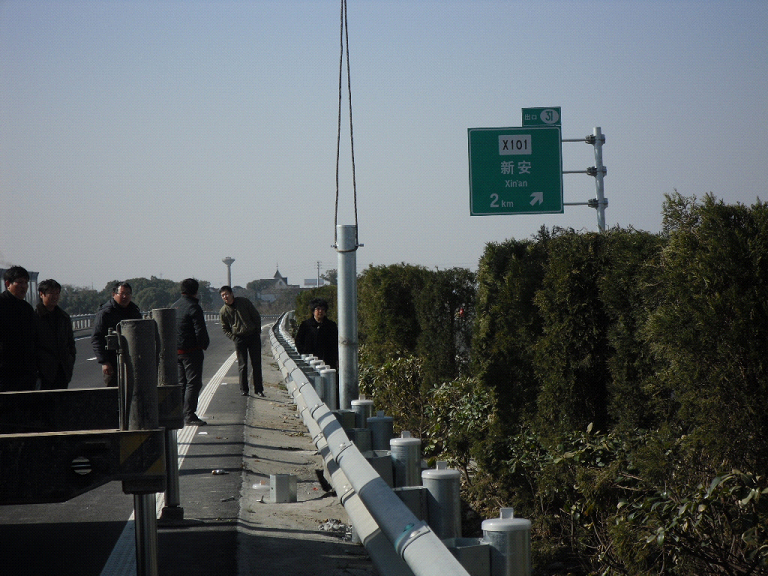

仪器现场测试案例

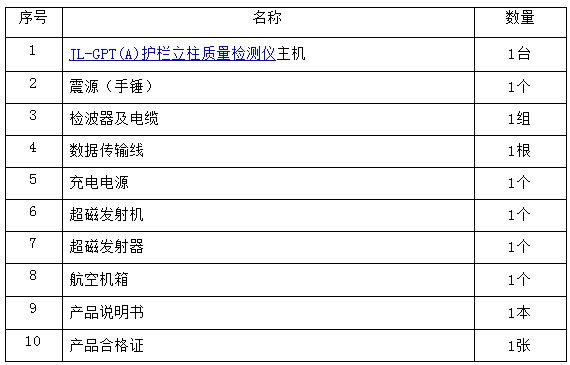

五、产品交货清单：
