  • 仪器名称:JL-BPAC(C)桥梁预应力孔道压浆质量检测仪
  • 仪器型号:
一、主要用途:
检测桥梁预应力锚索注浆饱满度及浆液与锚索的粘结情况进行检测评价。
该套设备检测内容主要包括:
1)孔道压浆饱满度;
2)孔道缺陷部位;
3)锚下应力;
4)混凝土浇注质量(强度等)。

二、检测原理
1、压浆密实度检测原理:
利用弹性波的传播机理及特性,采用力锤弹性波震源从预应力锚索的一端激励输入弹性波信号,在锚索的另一端接收此弹性波信号;根据弹性波的入射信号函数、传播输出信号函数和弹性波在此预应力锚索不同结构传播的传导函数,以能量法、波速法和传递函数法等综合分析方法来测定桥梁预应力锚索的压浆质量。压浆密实度检测示意图见图1。

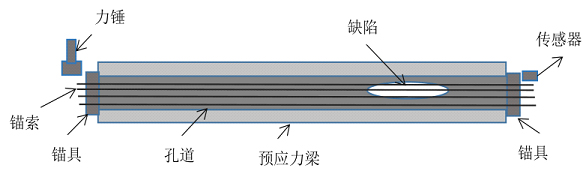

图1压浆密实度检测原理图


2、缺陷定位检测原理

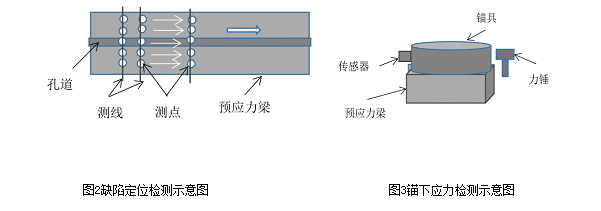

利用高频超磁致声波反射成像原理对孔道侧面检测扫描并成像缺陷部位。由于超声波在混凝土传播过程中若遇到混凝土介质发生变化,也就是超声波波阻抗发生变化(Z=ρνs,混凝土密度、速度、面积),则会产生反射超声回波;混凝土介质变化越大,则产生的超声回波信号超强。因此,可以采用超致致声波的发射能量与反射能量之间的比值关系来作为判定孔道压浆缺陷部位。缺陷定位检测示意图见图2。





3、锚下应力检测原理
锚下应力检测原理—结构动态分析法,当预应力锚索张拉后,其锚具、锚索和托盘构成了一个结构体系;利用结构动态分析方法,通过测定施加给锚具的激励(输入)函数和锚具的动态响应函数来识别锚具受力的动态特性;通过对锚具的动态特性的分析计算,即可计算锚具的锚下应力。锚下应力检测示意图见图3。

四、主要技术参数:
1、采样精度高:采样间隔小于2μs,AD采样精度为24位;
2、检测孔道长度:1米~200米;
3、检测缺陷分辨精度:小于10mm;
4、密实度检测准确度:大于98%;
5、缺陷检测超磁震源频率:2kHz~30kHz;功率:8KW;
6、力锤传感谢器灵敏度:20mv/N
7、压浆检测接收传感器灵敏度:1000mv/g;
8、测力接收传感器灵敏度:100mv/g
9、缺陷检测接收传感器灵敏度:500mv/g
10、固态电子盘容量:8GB;

11、液晶显示:8寸,显示精度800×600象素。

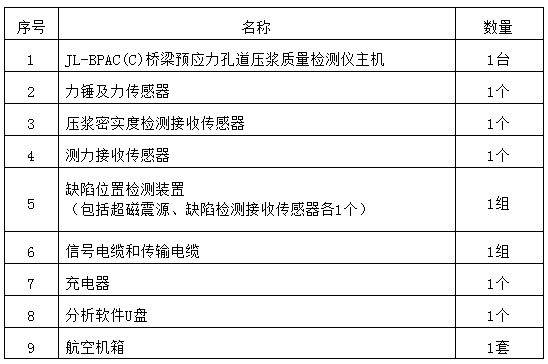

五、主要系统组件:
