  • 软基处理施工数据监控系统

杭州长杰科技有限公司设计开发了一套功能齐全、经济可行的硬件系统与软件平台,全称为桩基信息化监控系统,通过软硬件结合的方式实现实时数据监测,并根据土层条件等进行综合评估分析,达到对施工质量的监控及指导检测等工作的目的。


功能简介


系统分为软件部分和硬件部分,硬件部分为实现现场监测的各类仪器,包括记录仪、传感器及相关配件,软件部分由信号接收、数据整理、综合分析、成果反馈等子系统构成,软硬件之间通过无线方式实时连通。


整个系统分为四个部分:现场数据采集系统→信号传输系统→监管中心→远程监测客户端。


主要监控指标有(以湿法水泥搅拌桩为例):


①深度;
②流量;
③电流;
④钻速;
⑤水灰比;
⑥浆量(总浆量、段浆量);
⑦施工流程;
⑧施工持续时间等。


以上信息都会显示在仪表盘上,同时也可以通过电脑web浏览器登录:iot.hzcjkj.com,获取所有桩机施工详情,供技术人员监控查看分析。



应用桩机类型


一:CJ-M3深层搅拌桩施工信息化系统;

搅拌桩施工智慧管控原理结构示意图


针对搅拌桩施工工艺,实现施工放样引导、施工作业辅助、施工过程记录、施工数据网络上报功能。能够适应单轴搅拌桩、双轴搅拌桩、双向搅拌桩、钉型搅拌桩、浆(粉)喷搅拌桩等多种细分类型。能够记录统计工艺参数:经纬度、高程、桩长、下/提钻速度、垂直度、密度、钻杆电流、喷浆压力、浆密度、累计浆量、平均浆量、累计灰量、平均灰量等。并能够按深度里程段,对每25cm深度段进行详细统计合算。工地现场施工环境复杂,传感器种类繁多、通讯距离较远,通过LORA微功率无线的方式进行组合,与配套制浆后台、远距离设备端实现数据交互,远程控制。


二:CJ-P8高压旋喷桩施工信息化系统;

高压旋喷桩施工智慧管控原理结构示意图


针对高压旋喷施工工艺,实现施工放样引导、施工作业辅助、施工过程记录、施工数据网络上报功能。支持单管法、双重管法、三重管法施工工艺监控。记录统计数据包括:经纬度、桩长、下/提钻速度、钻杆转速、垂直度、浆密度、浆流量、浆压力、水流量、水压力、气流量、气压力、返浆流量、返浆压力、累计浆量、累计灰量、累计水量、累计气量等。支持深度和时间两种记录模式,并支持记录间隔灵活可设。设备采用的是驾驶室与喷浆控制系统分体设计、通过LORA微功率无线形式进行数据交互,方便现场安装作业。


三:CJ-GCP砂石桩施工信息化系统;

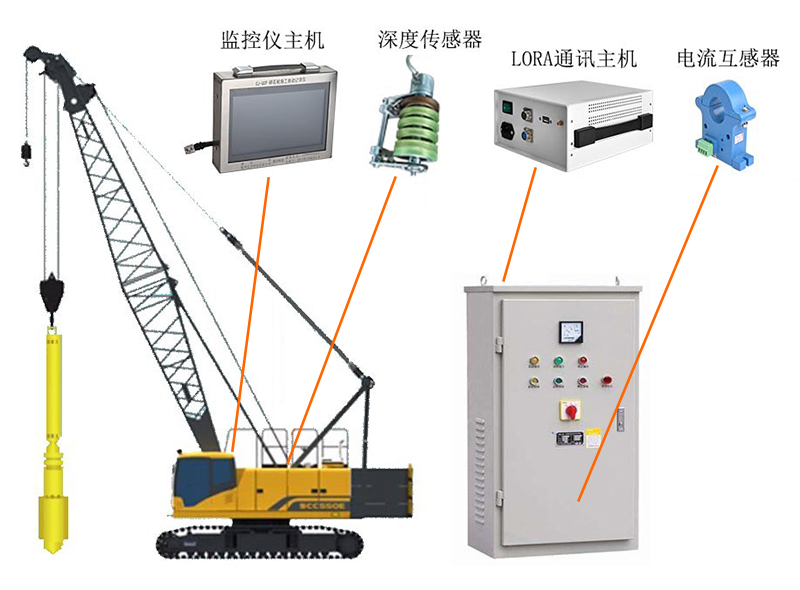

碎石桩施工智慧管控原理结构示意图


针对碎石桩、挤密砂桩施工工艺,实现施工作业辅助、施工过程记录、施工数据网络上报功能。支持振冲法、沉管法。能够记录统计参数:经纬度、桩长、钻/提钻速度、填料量、密实电流、反差次数、反差深度等。针对振冲工法,设计驾驶室主机与振冲电控柜采集分体设计,通过无线形式进行数据交互。针对沉管工法,设计无线吊钩秤,进行填料量的无线实时采集。记录采用时间模式,记录间隔细达1秒。


四:预应力管桩施工信息化系统;

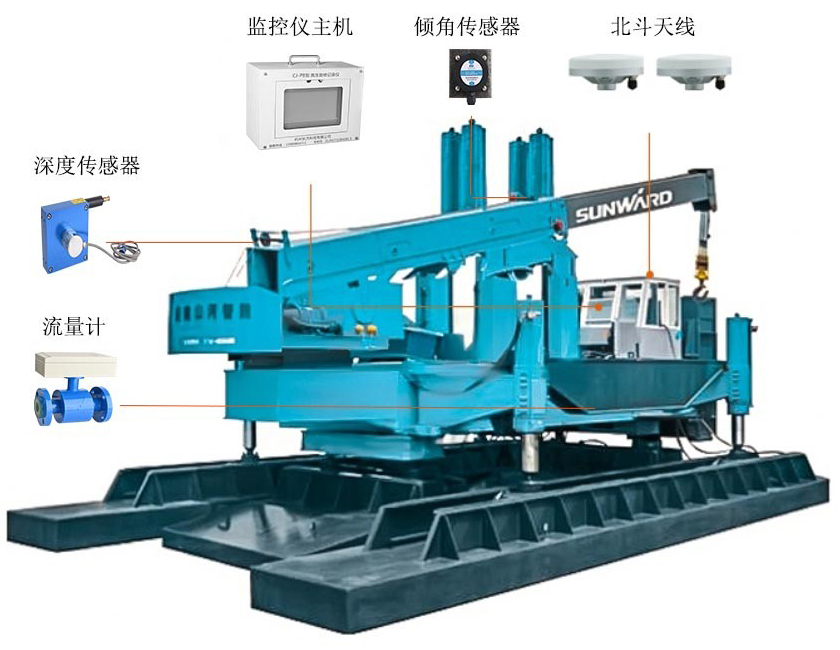

管桩施工智慧管控原理结构示意图


针对静压式管桩、锤击式管桩施工特点,能够实现施工放样引导、施工作业辅助、施工过程记录、施工数据网络上报功能。记录参数包括:经纬度、高程、桩长、垂直度、配桩信息(配桩节数、各节长度)、沉桩速度、压桩力、锤击数(锤击贯入度)等。设备最小记录单位细达1秒。


五:CJ-SMW工法桩施工信息化系统;

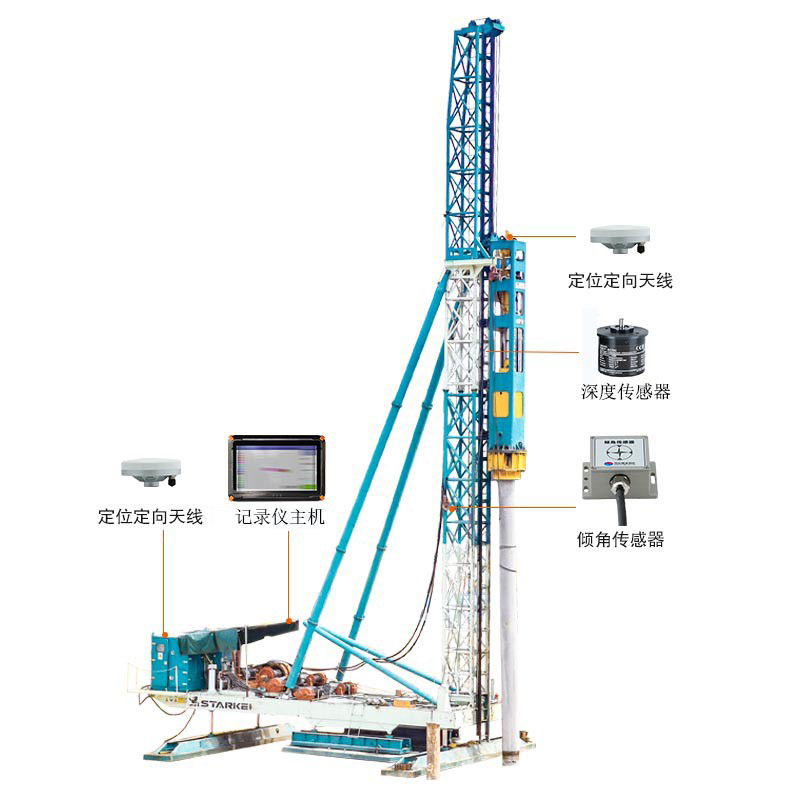

SMW工法桩施工智慧管控原理结构示意图


适用于三轴-五轴工法桩施工工艺,支持施工放样引导、施工作业辅助、施工过程记录、施工数据网络上报功能。实现记录工艺参数:高程、桩长、下/提钻速度、垂直度、密度、钻杆电流、喷浆压力、浆密度、累计浆量、平均浆量、累计灰量、平均灰量等。能够对单轴数据和多轴数据分别统计记录。支持深度和时间两种记录模式,并支持记录间隔灵活可设。


六:CJ-CFG桩施工信息化系统;

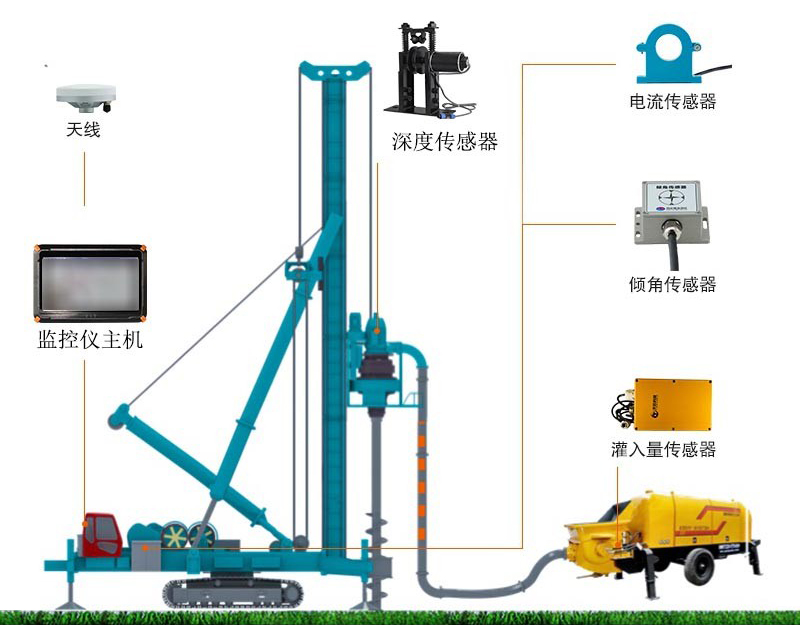

CFG工法桩施工智慧管控原理结构示意图


针对CFG桩施工工法的特点,能够实现施工放样引导、施工作业辅助、施工过程记录、施工数据网络上报功能。记录参数包括:经纬度、高程、桩长、下/提钻速度、垂直度、钻杆电流、累计灌入量、平均灌入量等。支持深度和时间两种记录模式,并支持记录间隔灵活可设。


标签:工程施工信息化,工程记录云计算,软基施工信息化,桩基施工信息化,桩机施工智能化,桩机施工监测系统
